Сажает ли ELM327 батарею при выключении зажигания

[mrsol]

У меня вырубается связь с адаптером при вытащенном ключе. Блютус не находит.

[l_tyt]

Toyota Corolla 2008 г. USB адаптер при отключенном зажигании остается под напряжением.В итоге ток утечки на АКБ =360мА,при отключенном ELM ток 14 мА. АКБ высаживается за 4 дня.Чтобы не садить аккум поставил реле на 16 контакт.

[l_tyt]

Если при работе проги убрать напряжение с 16 контакта,то на главной странице пропадает индикация напряжения,все остальное работает,показывает напр.на мозгах(в доп.датчиках)

[cail]

l_tyt, такое не на всех протоколах может прокатить, т.к. на сколько я помню iso протоколы требуют наличия 16 контакта. Ну и адаптер конечно usb должен быть, запитывающийся с USB провода.

[kraplya]

Cail, а на какой контакт можно поставить реле или кнопку, чтобы адаптер отключать, не вытаскивая его из разъема OBD ? 16-й ? У меня этот адаптер.

[cail]

Во втором сообщении этой темы пишут что 16й.

[RegiS]

есть сканеры с уже встроенными кнопками Вкл/Откл.... заказал себе такой на пробу =))

[RegiS]

пришол сканер с кнопкой отключения питания.... весьма удобно! если не выключать, то постоянно горит диод "Pwr"

[kdika]

А у меня на авто (ваз 2111) есть датчик наличия ключа зажигания в замке. так я себе сделал отключение/включение елм адаптера (питание диагностической колодки), а также видеорегистратора (дополнительный прикуриветель) от наличия ключа в замке зажигания

[Poletoff]

Две недели автомобиль стоял на стоянке при включенном ELM. Завелся без проблем. Причем АКБ была не совсем свежая...

[JohnnyD]

tl;dr Да, сажает, но гораздо медленнее, чем забытая лампочка в плафоне освещения салона.

Мой Bluetooth ELM327 v1.5 на микроконтроллере PIC18F25K80 и MAC-адресом AA:BB:CC:11:22:33 всегда потребляет 33-40 мА. Кнопки отключения и спящего режима в нём нет.

Для сравнения Chevrolet Aveo 1.2 MT 5-door hatchback 2010 года:

• * 15,5 мА минимально достижимое энергопотребление - машина под охраной
  * Если открыть дверь, то включается лампа в салоне на 10 Вт (10 Вт/12 В = 0,83 А). Поэтому была заменена на светодиодную, потребляющую 0,1 А при бóльшем световом потоке
  * Положение ACC: 1,1 А без потребителей, двери закрыты
  * Положение ON: 2,36 А без потребителей, двери закрыты
  * Включённые габариты добавляют 2,73 A
  * Магнитола добавляет 0,71 A, причём Mute не влияет на потребление - усилитель не отключается. Хочешь экономить - выключай магнитолу полностью

Как проверить ток потребления ELM327 самостоятельно
Подключаем блок питания (почти у всех дома есть роутеры, там обычно блок питания на 12 Вольт), в разрыв последовательно амперметр и смотрим потребляемый ток. Во время измерения ELM-адаптер виден как Bluetooth-устройство и доступны команды ATZ, ATRV и пр.

На 16 контакте OBD2-разъёма автомобиля у меня постоянно +12 В от аккумулятора. Можно переделать и запитать от замка зажигания: дополнительные 0,04 А к 2,36 А в положении ON будут незаметны.

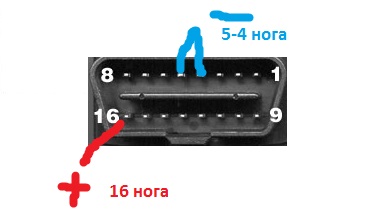

Включение Bluetooth ELM327 с внешним питанием 12 V

Включение с внешним питанием 12 V.jpg (15.39 КБ) 28890 просмотров
